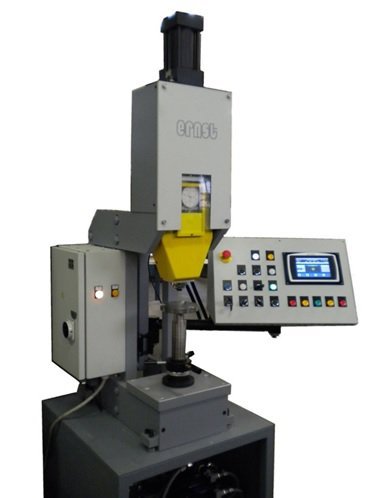

Automatický tvrdoměr BRE AUT 100, 3000 kg

CISAM-ERNST BRE-AUT 100 je automatický tvrdoměr pro rychlou sériovou kontrolu tvrdosti v hodnotách Brinell. Toto provedení pracuje se zkušební silou 3000 kgf (29,4 kN) a kuličkovým vnikacím tělesem o průměru 10 mm.

BRE-AUT vyhodnocuje tvrdost z rozdílu hloubky vniku při předzatížení a hlavním zatížení. Naměřený údaj je po kalibraci elektronicky převeden na hodnotu tvrdosti Brinell a zobrazen přímo na displeji. Odpadá tak nutnost opticky odečítat průměr každého vtisku, přičemž nezávislá optická kontrola vtisku zůstává možná.

Automatické vyhodnocení tvrdosti

• zkušební síla 3000 kgf (29,4 kN),
• předzatížení 200 kgf (1,96 kN),
• kuličkové vnikací těleso o průměru 10 mm,
• přímé zobrazení výsledku v hodnotách Brinell,
• možnost optické kontroly vytvořeného vtisku.

Důležité: BRE-AUT pracuje jako hloubkový komparátor. Pro jednotlivé druhy měřených materiálů je proto nutné provést odpovídající kalibraci, která přiřadí naměřené hloubce správnou hodnotu tvrdosti Brinell.

Automatický měřicí cyklus

Měřicí hlavice je ovládána hydraulicky. Po kontaktu s měřeným dílem přístroj provede předzatížení, automatické nulování, aplikaci hlavní zkušební síly a návrat na předzatížení, ve kterém proběhne odečet. Po dokončení cyklu se hlavice vrátí do výchozí polohy a výsledek se zobrazí na displeji.

Řídicí jednotka umožňuje ukládání měřicích souborů, sérií a tolerancí, statistické vyhodnocení a grafické zobrazení rozložení výsledků. Měřicí cyklus lze spustit z ovládacího panelu, pedálem nebo externím signálem při začlenění tvrdoměru do výrobního pracoviště.

Pracovní prostor BRE-AUT 100

• zdvih měřicí hlavice: 100 mm,
• maximální výška měřeného dílu: 400 mm,
• hloubka stojanu: 200 mm,
• modulární ocelový stojan s odnímatelnou částí pro měření rozměrných dílů.

Měřicí hlavice obsahuje bezpečnostní systém, který při nesprávném ustavení dílu, příliš měkkém materiálu nebo přítomnosti cizího předmětu automaticky stáhne hlavici zpět.
