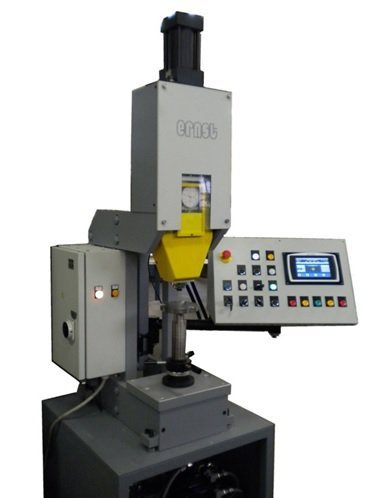

Automatický tvrdoměr BRE AUT 100, 750 a 1000 a 3000 kg

CISAM-ERNST BRE-AUT 100 je automatický tvrdoměr pro rychlou sériovou kontrolu tvrdosti v hodnotách Brinell. Toto variabilní provedení nabízí zkušební síly 750, 1000 a 3000 kgf a umožňuje přizpůsobit podmínky měření různým materiálům a výrobním aplikacím.

BRE-AUT vyhodnocuje tvrdost z rozdílu hloubky vniku při předzatížení a hlavním zatížení. Naměřený údaj je po kalibraci elektronicky převeden na hodnotu tvrdosti Brinell a zobrazen přímo na displeji. Optické měření průměru každého vtisku tak není nutné, ale pro nezávislou kontrolu jej lze provést.

Tři zkušební síly

• zkušební síly 750 kgf (7,36 kN), 1000 kgf (9,81 kN) a 3000 kgf (29,4 kN),
• předzatížení 200 kgf (1,96 kN),
• variabilní provedení měřicí hlavice,
• přímé zobrazení výsledku v hodnotách Brinell,
• možnost optické kontroly vytvořeného vtisku.

Při zkoušce se zkušební silou 750 kgf používá výrobce 5mm kuličkové vnikací těleso, při 3000 kgf kuličku o průměru 10 mm.

Důležité: BRE-AUT pracuje jako hloubkový komparátor. Pro jednotlivé druhy měřených materiálů a používané zkušební podmínky je proto nutné provést odpovídající kalibraci.

Automatický měřicí cyklus

Hydraulicky ovládaná měřicí hlavice automaticky provede předzatížení, nulování, aplikaci zvolené hlavní zkušební síly a následný odečet. Výsledek se po dokončení cyklu zobrazí na grafickém displeji.

Řídicí elektronika umožňuje ukládání měřicích souborů, sérií a tolerancí, statistické vyhodnocení a grafické zobrazení výsledků. Cyklus lze spouštět z ovládacího panelu, pedálem nebo externím signálem.

Pracovní prostor BRE-AUT 100

• zdvih měřicí hlavice: 100 mm,
• maximální výška měřeného dílu: 400 mm,
• hloubka stojanu: 200 mm,
• modulární ocelový stojan s odnímatelnou částí pro měření rozměrných dílů.

Integrovaný bezpečnostní systém při nesprávném ustavení dílu nebo jiné nestandardní situaci automaticky stáhne měřicí hlavici.
