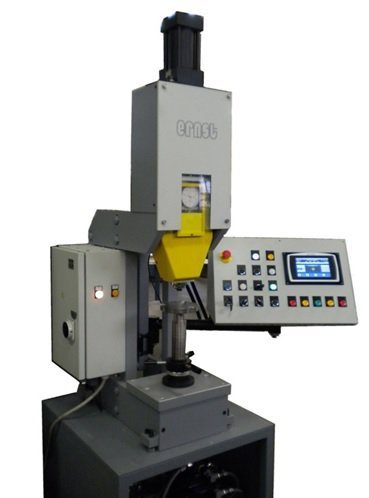

Automatický tvrdoměr BRE AUT 100, 750 a 3000 kg

CISAM-ERNST BRE-AUT 100 je automatický tvrdoměr pro rychlou sériovou kontrolu tvrdosti v hodnotách Brinell. Variabilní provedení umožňuje volbu zkušební síly 750 nebo 3000 kgf podle měřeného materiálu a požadovaných podmínek zkoušky.

BRE-AUT vyhodnocuje tvrdost z rozdílu hloubky vniku při předzatížení a hlavním zatížení. Naměřený údaj je po kalibraci elektronicky převeden na hodnotu tvrdosti Brinell a zobrazen přímo na displeji. Odpadá tak nutnost opticky odečítat průměr každého vtisku, přičemž nezávislá optická kontrola vtisku zůstává možná.

Dvě zkušební síly pro širší rozsah použití

• zkušební síla 750 kgf (7,36 kN) nebo 3000 kgf (29,4 kN),
• předzatížení 200 kgf (1,96 kN),
• při 750 kgf kuličkové vnikací těleso o průměru 5 mm,
• při 3000 kgf kuličkové vnikací těleso o průměru 10 mm,
• přímé zobrazení výsledku v hodnotách Brinell,
• možnost optické kontroly vytvořeného vtisku.

Důležité: BRE-AUT pracuje jako hloubkový komparátor. Pro jednotlivé druhy měřených materiálů a používané zkušební podmínky je proto nutné provést odpovídající kalibraci.

Automatický měřicí cyklus

Měřicí hlavice je ovládána hydraulicky. Přístroj automaticky provede předzatížení, nulování, aplikaci zvolené zkušební síly a následný odečet. Po ukončení cyklu se hlavice vrátí do výchozí polohy a výsledek se zobrazí na displeji.

Řídicí jednotka umožňuje ukládání měřicích souborů, sérií a tolerancí, statistické vyhodnocení a grafické zobrazení výsledků. Měřicí cyklus lze spustit z ovládacího panelu, pedálem nebo externím signálem.

Pracovní prostor BRE-AUT 100

• zdvih měřicí hlavice: 100 mm,
• maximální výška měřeného dílu: 400 mm,
• hloubka stojanu: 200 mm,
• modulární ocelový stojan s odnímatelnou částí pro měření rozměrných dílů.

Měřicí hlavice obsahuje bezpečnostní systém, který při nesprávném ustavení dílu nebo jiné nestandardní situaci automaticky stáhne hlavici zpět.
