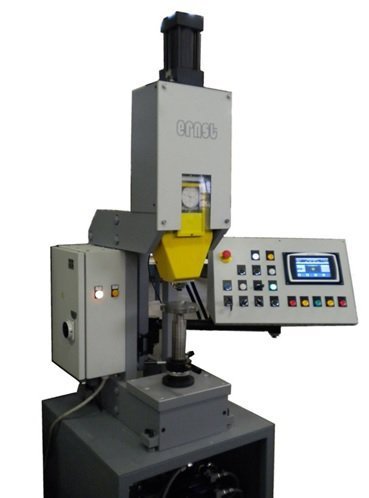

Automatický tvrdoměr BRE AUT 300, 3000 kg

CISAM-ERNST BRE-AUT 300 je automatický tvrdoměr pro rychlou sériovou kontrolu tvrdosti v hodnotách Brinell. Provedení se zkušební silou 3000 kgf (29,4 kN) je vybaveno měřicí hlavicí se zdvihem 300 mm.

BRE-AUT vyhodnocuje tvrdost z rozdílu hloubky vniku při předzatížení a hlavním zatížení. Po kalibraci elektronika převádí naměřený údaj přímo na hodnotu tvrdosti Brinell a zobrazuje ji na displeji. Není proto nutné opticky odečítat průměr každého vtisku, nezávislá optická kontrola však zůstává možná.

Automatické vyhodnocení tvrdosti

• zkušební síla 3000 kgf (29,4 kN),
• předzatížení 200 kgf (1,96 kN),
• kuličkové vnikací těleso o průměru 10 mm,
• přímé zobrazení výsledku v hodnotách Brinell,
• možnost optické kontroly vytvořeného vtisku.

Důležité: BRE-AUT pracuje jako hloubkový komparátor a pro jednotlivé druhy měřených materiálů vyžaduje odpovídající kalibraci.

Automatizace měřicího cyklu

Hydraulická měřicí hlavice automaticky provede předzatížení, nulování, hlavní zatížení a návrat na předzatížení, ve kterém proběhne odečet. Po ukončení měření se hlavice vrátí do výchozí polohy a výsledek se zobrazí na displeji.

Řídicí jednotka podporuje ukládání souborů a měřicích sérií, nastavení tolerancí, statistické vyhodnocení a grafické zobrazení výsledků. Měřicí cyklus lze spustit z panelu, pedálem nebo externím signálem například při integraci do výrobního pracoviště.

Pracovní prostor BRE-AUT 300

• zdvih měřicí hlavice: 300 mm,
• maximální výška měřeného dílu: 400 mm,
• hloubka stojanu: 200 mm,
• modulární ocelový stojan s odnímatelnou částí pro měření rozměrných dílů.

Bezpečnostní systém měřicí hlavice reaguje na nesprávně ustavený díl, materiál mimo měřitelný rozsah nebo cizí předmět a automaticky stáhne hlavici zpět.
