Automatický tvrdoměr BRE AUT 300, 750 a 1000 a 3000 kg

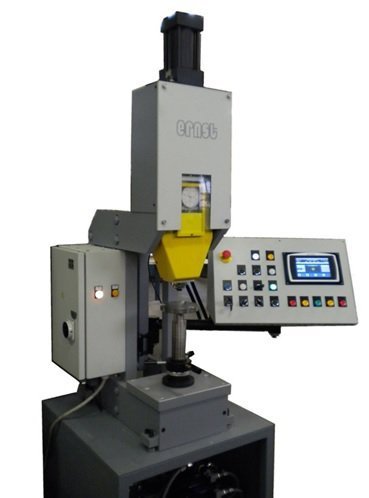

CISAM-ERNST BRE-AUT 300 je automatický tvrdoměr pro rychlou sériovou kontrolu tvrdosti v hodnotách Brinell. Nejuniverzálnější varianta nabízí zkušební síly 750, 1000 a 3000 kgf a měřicí hlavici se zdvihem 300 mm.

BRE-AUT vyhodnocuje tvrdost hloubkovým principem z rozdílu polohy vnikacího tělesa při předzatížení a hlavním zatížení. Po odpovídající kalibraci je naměřený údaj elektronicky převeden na hodnotu tvrdosti Brinell a zobrazen přímo na displeji.

Tři zkušební síly

• zkušební síly 750 kgf (7,36 kN), 1000 kgf (9,81 kN) a 3000 kgf (29,4 kN),
• předzatížení 200 kgf (1,96 kN),
• variabilní provedení měřicí hlavice,
• přímé zobrazení výsledku v hodnotách Brinell,
• možnost nezávislé optické kontroly vytvořeného vtisku.

Při zkoušce se zkušební silou 750 kgf je doloženo použití 5mm kuličkového vnikacího tělesa, při 3000 kgf kuličky o průměru 10 mm.

Důležité: BRE-AUT pracuje jako hloubkový komparátor. Pro jednotlivé druhy materiálů a zkušební podmínky je proto nutné provést odpovídající kalibraci.

Automatizace měřicího cyklu

Hydraulická měřicí hlavice automaticky provede jednotlivé fáze měření od kontaktu s dílem až po zobrazení výsledku. Po dokončení cyklu se vrátí do výchozí polohy.

Řídicí jednotka podporuje ukládání měřicích souborů a sérií, toleranční hodnocení, statistické zpracování a grafické zobrazení výsledků. Spuštění lze provést z ovládacího panelu, pedálem nebo externím signálem.

Pracovní prostor BRE-AUT 300

• zdvih měřicí hlavice: 300 mm,
• maximální výška měřeného dílu: 400 mm,
• hloubka stojanu: 200 mm,
• modulární ocelový stojan s odnímatelnou částí pro měření rozměrných dílů.

Bezpečnostní systém při nesprávném ustavení dílu nebo jiné nestandardní situaci automaticky stáhne měřicí hlavici.
