Měřicí mikroskop e-Brio 2 s tabletem

ERNST e-Brio2 je optický systém pro automatický i manuální odečet Brinellových vtisků. Druhá generace e-Brio využívá nový algoritmus zpracování obrazu a nové osvětlení s červenými LED pro spolehlivější rozpoznání hran vtisku. Tato varianta je dodávána s tabletovým počítačem.

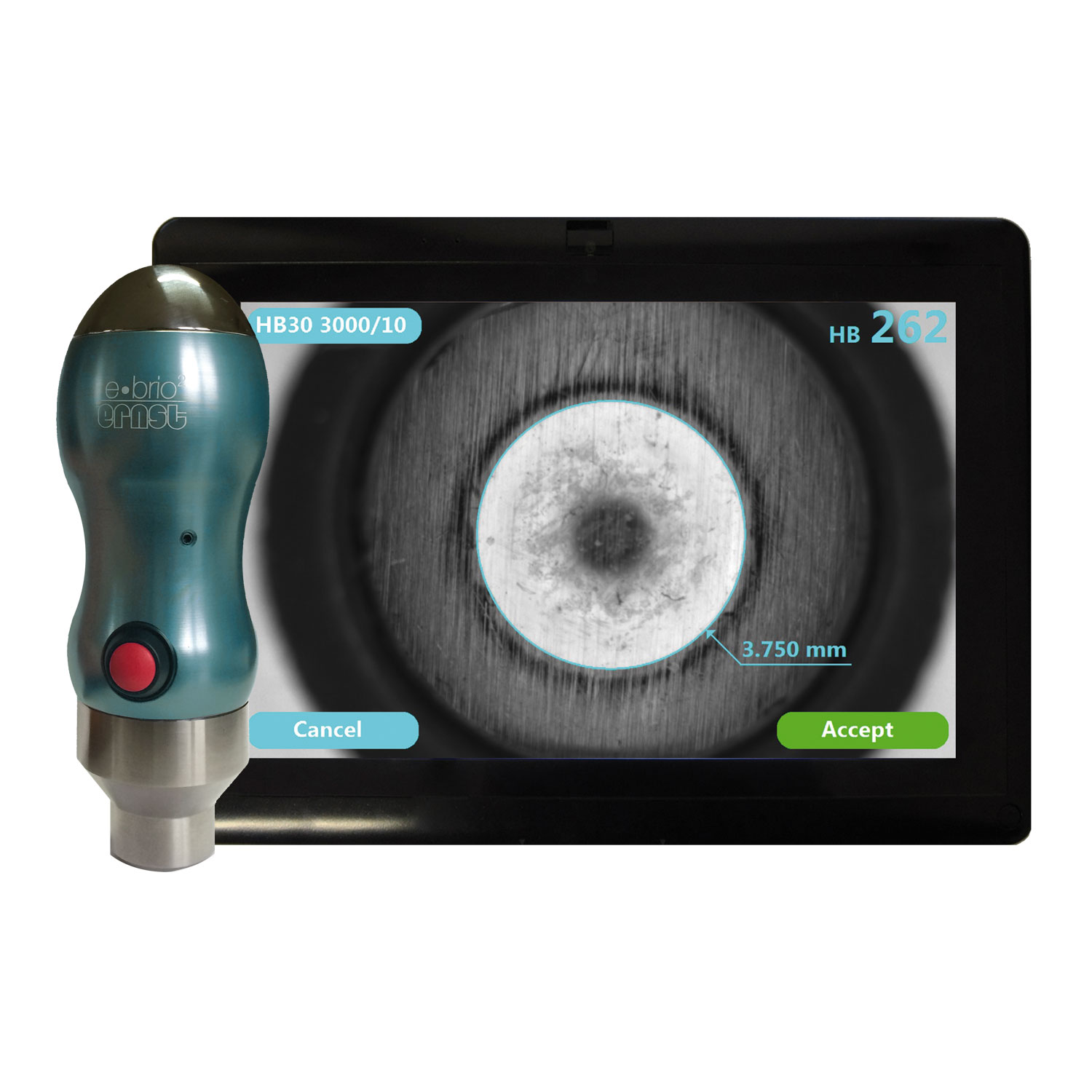

Snímací hlavice se přiloží přímo na měřený vtisk a jeho obraz se zobrazí na displeji. Při automatickém odečtu software rozpozná obvod vtisku, vypočítá jeho průměr a stanoví odpovídající hodnotu tvrdosti. Obsluha může rozpoznaný obrys před potvrzením zkontrolovat a podle potřeby ručně upravit.

Přesnější rozpoznání Brinellova vtisku

e-Brio2 používá oproti předchozí generaci nový algoritmus zpracování obrazu, který zlepšuje rozpoznání hrany vtisku a přesnost jeho vyhodnocení. Nový optický systém s maticí červených LED zajišťuje rovnoměrnější osvětlení povrchu, vyšší kontrast mezi vnitřní a vnější částí vtisku a omezuje zkreslení obrazu.

Systém je navržen pro měření na různých materiálech a zkušebních površích bez nutnosti měnit nastavení osvětlení pro jednotlivá měření.

Automatický i manuální odečet

• automatické rozpoznání obvodu Brinellova vtisku,
• výpočet průměrného průměru vtisku a hodnoty tvrdosti,
• možnost ruční korekce automaticky rozpoznaného obrysu,
• samostatný režim manuálního měření vtisku,
• zobrazení horizontálního a vertikálního průměru při manuálním měření,
• objektiv 20×, model F25.

Brinell a ERNST STE

Vedle standardních Brinellových vtisků umožňuje e-Brio2 vyhodnocovat také vtisky vytvořené přenosnými tvrdoměry ERNST STE s kalibrovanými kolíky. Software obsahuje odpovídající převodní tabulky ERNST.

Naměřenou hodnotu lze podle zvolené metody převádět také do dalších dostupných stupnic, například HRA, HRB, HRC, HRD, HRE, HRF, HRK, HRG, stupnic superficial Rockwell, HV a jednotek N/mm2 nebo kg/mm2.

Ukládání a vyhodnocení výsledků

Software umožňuje vytvářet samostatné soubory měření a ukládat k nim informace o měřeném dílu nebo sérii. Pro měření lze nastavit toleranční meze, převodní stupnici a automatické průměrování výsledků.

• ukládání výsledků a snímků jednotlivých vtisků,
• možnost pozdějšího opětovného změření uloženého snímku,
• automatické průměrování 2 až 10 měření,
• statistické a grafické vyhodnocení výsledků,
• tisk měřicího protokolu,
• export naměřených dat do souboru CSV.

Kalibrace systému

e-Brio2 umožňuje kalibraci pomocí referenčního vtisku se známým certifikovaným průměrem. Kalibrační postup využívá tři měření referenčního vtisku a jejich průměrnou hodnotu.

Snímací hlavice

• integrovaná kamera a objektiv,
• osvětlení maticí červených LED,
• spouštěcí tlačítko přímo na hlavici,
• připojení k počítači prostřednictvím USB,
• výška hlavice 170 mm,
• průměr hlavice 66 mm,
• hmotnost 0,75 kg.

Provedení e-Brio2 s tabletem

Varianta 24720105 je dodávána jako kompletní sestava s tabletovým počítačem. Tablet umožňuje pohodlné ovládání softwaru pomocí dotykové obrazovky přímo na měřicím pracovišti.

• tabletový počítač,
• snímací hlavice e-Brio2,
• USB kabel pro propojení hlavice s počítačem,
• kalibrační/referenční blok,
• software e-Brio2,
• kalibrační certifikát,
• návod k obsluze a údržbě.
