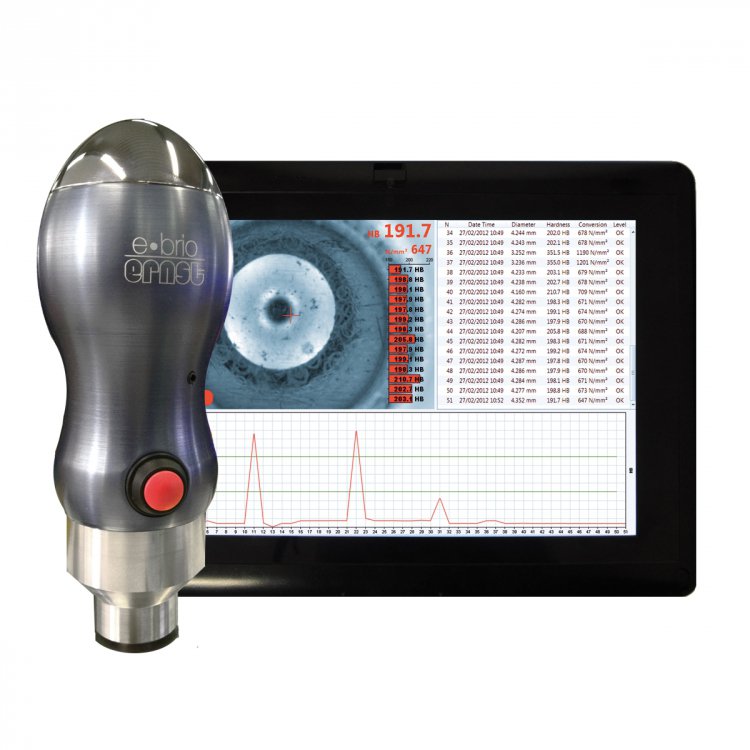

Měřicí mikroskop e-Brio s tabletem

ERNST e-Brio je optický systém pro automatický odečet Brinellových vtisků. Tato sestava je dodávána s tabletovým počítačem a umožňuje rychlé vyhodnocení vtisku přímo na obrazovce.

Snímací hlavice se přiloží na vtisk a jeho zvětšený obraz se zobrazí na displeji. Po pořízení snímku software automaticky vyhledá kružnici odpovídající hraně vtisku, stanoví jeho průměr a vypočítá hodnotu tvrdosti podle Brinella.

Odečet probíhá během několika sekund s rozlišením měření průměru vtisku 0,01 mm. Výsledek může obsluha před uložením vizuálně zkontrolovat na zobrazeném snímku.

Vyhodnocení a dokumentace měření

• automatické rozpoznání hrany Brinellova vtisku,
• stanovení průměru vtisku a výpočet Brinellovy tvrdosti,
• rozlišení měření průměru vtisku 0,01 mm,
• ukládání naměřených hodnot do souborů,
• grafické a statistické vyhodnocení výsledků,
• nastavení až pěti tolerančních úrovní,
• automatický výpočet průměru ze zvoleného počtu měření,
• ukládání snímků vtisků s možností jejich pozdějšího opětovného změření.

Odečet vtisků ERNST STE

e-Brio umožňuje vedle běžných Brinellových vtisků vyhodnocovat také vtisky vytvořené přenosnými tvrdoměry ERNST STE s kalibrovanými kolíky. Software využívá odpovídající převodní tabulky ERNST.

Provedení s tabletem

Snímací hlavice obsahuje kameru s vysokým rozlišením a interní infračervené LED osvětlení a k počítači se připojuje prostřednictvím USB.

• tabletový počítač,
• snímací hlavice,
• software pro automatický odečet vtisků,
• kontrolní blok s referenčním vtiskem,
• propojovací kabely,
• návod k obsluze.
