Sonda M pro PosiTector UTG
Výrobce
Kód
06210204
Zařazení produktu
Poptat
Poptávka produktu
Sonda M pro PosiTector UTG
Parametry
| Aktivní prvek sondy | 5 MHz Contact |
| Měřicí rozsah | 2.5–125 mm single echo, 2.5–125 mm multiple echo |
| Možnosti měření | s vyloučením tloušťky povlaku |
| Provedení sondy PosiTector | kabelová sonda |
| Přesnost měření | ± 0.03 mm |
| Úroveň měření | standardní |
Související dokumenty
Prospekt PosiTector UTG
Prospekt-PosiTectorUTG_TSISys.pdf
Související
Gel, který tvoří vazební médium při měření ultrazvukem. Každý PosiTector 200 a PosiTector UTG je dodáván s lahvičkou tohoto gelu. Při všech měřeních je nutná spojka, která pomáhá šířit ultrazvuk do...
Měřidlo PosiTector – tělo přístroje pro výměnné sondy DeFelsko Tělo přístroje PosiTector je univerzální základ, ze kterého se podle připojené sondy stává měřicí přístroj pro konkrétní aplikaci. Po
Podobné produkty
Dvojitá ultrazvuková sonda pro měření tloušťky materiálu; Tato vysoce přesná sonda je navržena pro přesné měření tloušťky materiálu. Rozsah měření od 1 mm do 125 mm s přesností ± 0,03 mm a...
Dvojitá ultrazvuková odolná sonda CX pro měření tloušťky materiálu; Speciální odolné provedení sondy (kabel s opletením z nerezové oceli) vhodné k měření tloušťky materiálů jako ocel, plast apod....
Korozní sonda s nižší frekvencí navržená speciálně pro měření tloušťky stěny zrnitých materiálů s vyšším útlumem. Typickým příkladem je litina. Toto je možné díky algoritmu, který rozeznává odrazy...
Precizní sonda navržená pro měření tloušťky materiálu s vysokou přesností a rozlišením. Stejně tak je vhodná pro měření tenkých stěn. Díky technologii Multiple Echo je vhodná i pro měření přes vrstvu...
Integrovaná (kompaktní) sonda vhodná k měření tloušťky materiálů jako ocel, plast apod. Sonda pro měření tloušťky materiálů dvojitou ultrazvukovou sondou s rozsahem 1 - 125 mm a přesností ±...
Podrobnosti o produktu
Ultrazvuková sonda pro měření tloušťky materiálu přes povrchovou úpravu

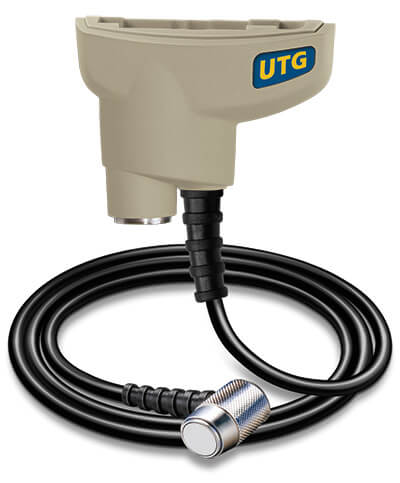

Sonda M pro PosiTector UTG umožňuje měřit tloušťku materiálu i přes vrstvu nátěru nebo jiné povrchové úpravy, aniž by bylo nutné tuto vrstvu odstraňovat. Díky technologii vícenásobného echa (Multiple Echo) vyhodnocuje tloušťku samotného podkladového materiálu bez zahrnutí tloušťky povlaku.

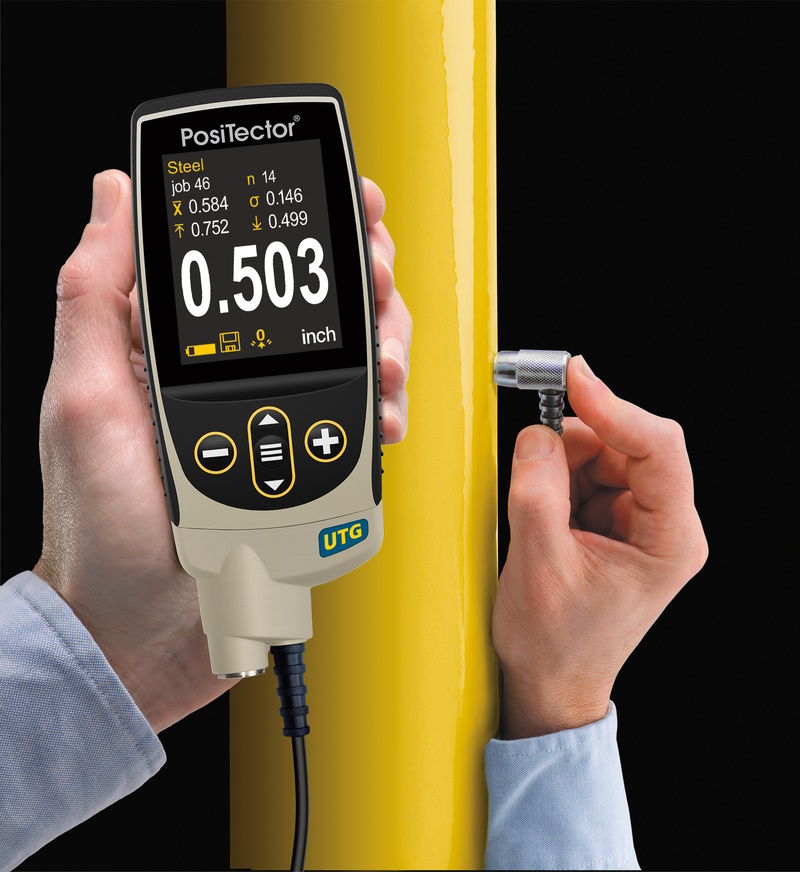

Sonda s frekvencí 5 MHz nabízí měřicí rozsah 2,5–125 mm v režimu jednoduchého echa a 2,5–60 mm v režimu vícenásobného echa. Přesnost měření je ±0,03 mm a rozlišení 0,01 mm. Je vhodná zejména pro kontrolu tloušťky stěn potrubí, nádrží a dalších kovových konstrukcí, u kterých je přístup pouze z jedné strany.
Měření při zvýšených teplotách
Sonda UTG M umožňuje měření na površích s teplotou od -40 do +150 °C. Provozní teplotní rozsah samotné sondy při trvalém používání je -20 až +55 °C. Při měření horkých povrchů je proto nutné rozlišovat teplotu měřeného materiálu a teplotu sondy.
Použití a vybavení

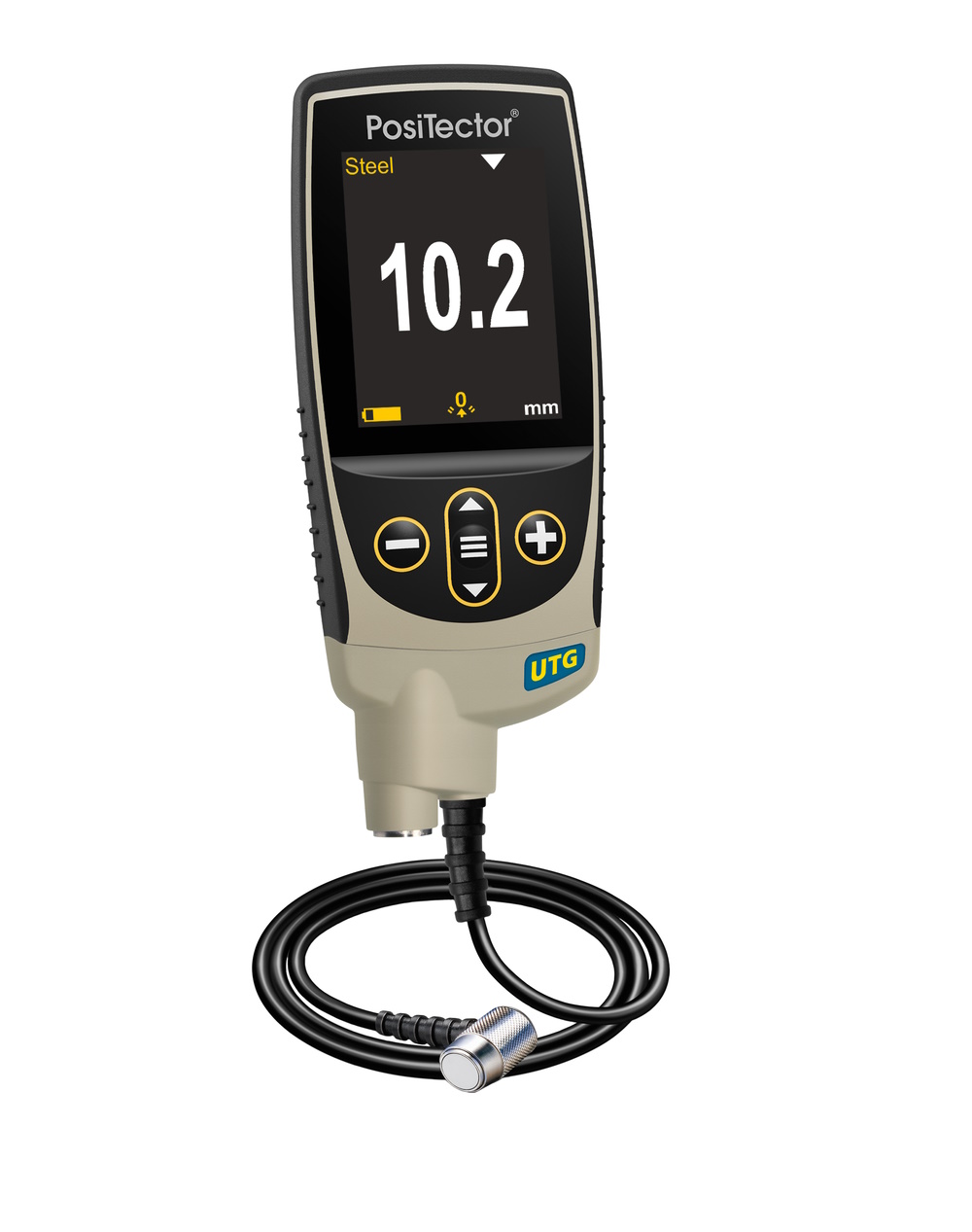

Po připojení ke kompatibilnímu tělu PosiTector vytváří sonda ultrazvukový tloušťkoměr PosiTector UTG. Pro měření lze využít nastavení rychlosti šíření ultrazvuku pro běžné materiály nebo zadat vlastní hodnotu. Funkce Min Scan umožňuje průběžně sledovat tloušťku materiálu a vyhledávat místa s nejmenší naměřenou hodnotou.
Součástí dodávky je ultrazvukový vazební prostředek, návod k obsluze a kalibrační certifikát.
