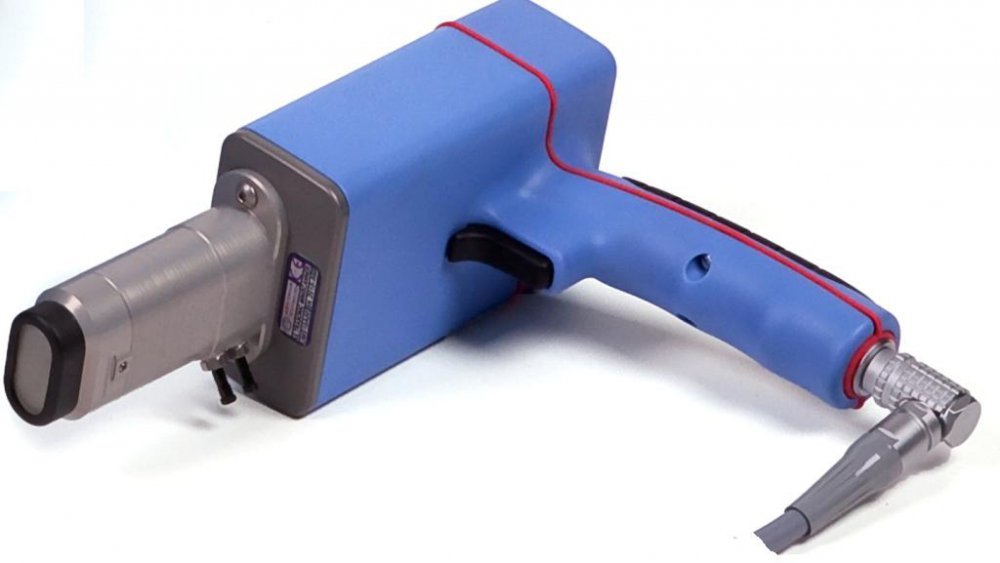

Ultrazvukový MiniScanner - skenovací jednotka UMS10A00

MiniScanner je ruční ultrazvukový skener určený zejména pro detailní kontrolu svarových spojů, nejčastěji pro zkoušení bodových svarů.

Mini Scanner je založen na modifikovaném imerzním způsobu zkoušení, kdy rotačně a translačně pohybující se fokusovaná sonda detailně zmapuje oblast 10 x 20 mm s rozlišením 0,1 mm. Z téměř 20 000 změřených bodů je vytvořeno C-zobrazení zkoušené oblasti.

MiniScanner sestává z vlastní skenovací jednotky, která je kabelem spojená s řídicí a vyhodnocovací jednotkou. Ta má velký dotykový displej, na kterém se ukazuje celkové C-zobrazení, jednotlivá A-zobrazení a ovládací nabídka.
