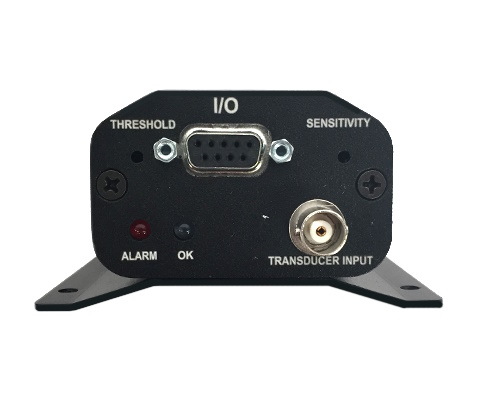

Výstražný ultrazvukový systém UCA 586

Nepřetržitě monitoruje změny ultrazvukových emisí produkovaných provozovanými zařízeními a proudícími kapalinami. Má široké spektrum využití, protože prakticky cokoli, co produkuje ultrazvuk, lze sledovat.

Parametry Ultrazvukového snímače s vyhodnocovací jednotkou:

Jak UCA 586 funguje?

Ultrazvukový monitor stavu snímá úzké pásmo vysokofrekvenčních vibrací. Při změně amplitudy je událost zaznamenána jako zvýšení nebo snížení napětí. Tato změna je registrována buď výstupem 4-20 mA nebo 0-10 V DC, který je přímo úměrný přijatému signálu. Monitor může detekovat nárůst amplitudy, její pokles nebo lze nastavit režim „počítání“ ultrazvukových událostí.

Unikátní vlastnosti

• Nastavitelná citlivost a práh alarmu
• Možnost demodulovaného („heterodynovaného“) výstupu přes technologii Ultratrend
• Připojení k počítači, analyzátoru vibrací, záznamovému zařízení nebo sluchátkům
• Kompletní sada zahrnuje snímač, montážní prvky, kabeláž, LED indikátory, citlivostní a prahové nastavení a výstupní kabel s možností připojení k alarmům

Specifikace

• Frekvenční rozsah: 25-50 kHz
• Výstupy:
  • 4-20 mA DC, lineární výstup
  • 0-10 V DC, lineární výstup
  • Alarmový výstup (otevřený kolektor, 24 V DC, 10 mA)
  • Heterodynovaný (audio) výstup
• Nastavení prahu alarmu: Nastavitelný v celém výstupním rozsahu
• Dynamický rozsah měření: 40 dB (libovolně nastavitelný v rámci 100 dB vstupního rozsahu)
• Napájení: 20-30 V DC, 200 mA
• Materiál krytu: Hliník
• Provozní teplota: 0-60 °C
• Rozměry: 10,9×9,4×4,8 cm
• Hmotnost: 0,38 kg
• Snímač: Piezoelektrický, pouzdro z nerezové oceli, BNC konektor

Další funkce

• LED indikace napájení (modrá LED)
• LED indikace alarmu (červená LED)
• Možnost montáže do standardních skříní NEMA

Možné aplikace:

• Varování před poruchou ložisek
• Varování před kavitací
• Monitorování průtoku/neprůtoku
• Detekce úniku přes ventil

Další aplikace:

• Varování před počátkem třecích podmínek
• Upozornění na nedostatečné mazání
• Alarm přerušení napájení
• Monitorování toku pevných látek
• Monitorování bezpečnostního ventilu a praskací membrány
• Monitorování ložisek šroubového kompresoru
• Monitorování ložisek ventilátorů/vzduchotechniky
• Detekce ucpání ventilu
