Vysokonapěťový porozimetr PosiTest HHD C, sada

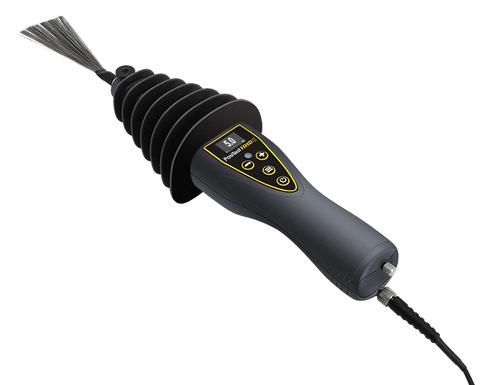

PosiTest HHD C – kompaktní vysokonapěťový porozimetr s kontinuálním stejnosměrným napětím

PosiTest HHD C je kompaktní vysokonapěťový porozimetr určený k vyhledávání pórů, dírek, trhlin, nepokrytých míst, netěsností a dalších nespojitostí v elektricky nevodivých ochranných povlacích, výstelkách a membránách.

Přístroj využívá kontinuální stejnosměrné vysoké napětí. Nabitá elektroda se vede po povrchu kontrolovaného povlaku. Jakmile narazí na místo, ve kterém je ochranná vrstva porušená, začne elektrický proud procházet k vodivému podkladu a přes zemnicí kabel zpět do přístroje. PosiTest HHD C na zjištěnou nespojitost okamžitě upozorní světelným a zvukovým signálem.

Vysokonapěťová kontrola pomáhá odhalit i velmi malé vady, které nemusí být viditelné pouhým okem, ale mohou umožnit pronikání vlhkosti nebo agresivních látek k podkladu a stát se počátkem koroze, netěsnosti nebo předčasného selhání ochranného systému.

Kompaktní jednoruční provedení bez samostatného bateriového boxu

PosiTest HHD C spojuje přístroj, ovládání, vysokonapěťovou elektroniku i akumulátory do jednoho kompaktního ručního zařízení. Obsluha proto nemusí nosit samostatný bateriový box ani brašnu propojenou s elektrodou kabelem.

Nízká hmotnost 0,74 kg, ergonomická rukojeť a ovládací tlačítka umístěná přímo na přístroji usnadňují kontrolu menších dílů, svislých ploch, konstrukcí a obtížně přístupných míst. Pro kontrolu podlah nebo míst mimo přímý dosah lze porozimetr doplnit volitelnou prodlužovací tyčí o délce 43 cm.

Kde se vysokonapěťový porozimetr PosiTest HHD C používá?

PosiTest HHD C je vhodný zejména pro kontrolu silnějších nevodivých ochranných vrstev na vodivém podkladu. Typické použití zahrnuje:

• kontrolu ochranných povlaků potrubí a svarových spojů,
• kontrolu vnitřních a vnějších nátěrů nádrží a zásobníků,
• kontrolu výstelek technologických zařízení,
• kontrolu protikorozních povlaků ocelových konstrukcí,
• vyhledávání pórů a nepokrytých míst v silnovrstvých povlacích,
• kontrolu ochranných membrán a izolačních vrstev,
• výstupní kontrolu nových povlaků i kontroly prováděné při údržbě.

Vhodnost vysokonapěťové metody a správné zkušební napětí vždy závisejí na typu a tloušťce povlaku, materiálu podkladu, požadavcích použité normy a doporučení výrobce povlakového systému.

Rozsah zkušebního napětí 0,5 až 30 kV

PosiTest HHD C umožňuje nastavit kontinuální stejnosměrné výstupní napětí v rozsahu 0,5 až 30 kV. V rozsahu od 0,5 do 1 kV lze napětí nastavovat po 10 V, od 1 do 30 kV po 100 V.

Regulovaný výstup pomáhá udržovat nastavené napětí také při běžném zatížení elektrodou. Skutečné napětí na elektrodě průběžně měří a zobrazuje vestavěný voltmetr s přesností ±5 %.

Napěťový kalkulátor podle tloušťky povlaku

Vestavěný napěťový kalkulátor usnadňuje prvotní nastavení zkušebního napětí. Obsluha zadá očekávanou tloušťku povlaku v mikrometrech nebo mils a přístroj automaticky vypočítá odpovídající napětí podle vestavěného matematického vztahu.

PosiTest HHD C tloušťku povlaku neměří. Tloušťku je nutné předem zjistit vhodným tloušťkoměrem nebo z dokumentace povlakového systému. Zadaná hodnota slouží pouze jako vstup pro výpočet zkušebního napětí.

Na rozdíl od pulzního porozimetru PosiTest HHD se u modelu HHD C nevybírá jedna z 11 přednastavených mezinárodních norem. Vypočítané napětí proto nenahrazuje konkrétní požadavky příslušné normy, projektové specifikace ani doporučení výrobce povlaku.

Spolehlivá detekce a přehledné ovládání

• Barevný LCD displej zobrazuje nastavené i skutečně generované napětí na elektrodě.
• Vestavěný voltmetr průběžně kontroluje výstupní napětí s přesností ±5 %.
• Výrazný světelný záblesk a zvukový alarm upozorní na zjištěnou nespojitost.
• Nastavitelná citlivost pomáhá omezit falešná upozornění způsobená například vlhkostí povrchu nebo pohybem elektrody.
• Nastavené napětí a citlivost zůstávají uložené i po vypnutí přístroje.
• Přístroj se po přibližně pěti minutách nečinnosti automaticky vypne.
• Ovládací tlačítka, displej a bezpečnostní spoušť jsou umístěné přímo na rukojeti.
• Odolné průmyslové provedení je dodáváno v ochranném skořepinovém kufru.

Bezpečnost při vysokonapěťové kontrole

Vysoké napětí je aktivní pouze při stisknuté bezpečnostní spoušti. Po jejím uvolnění se přístroj vrátí do pohotovostního režimu a přestane vytvářet vysoké napětí.

Vestavěný vybíjecí rezistor pomáhá vybít elektrodu a kontrolovaný povrch, pokud elektroda zůstane v kontaktu s kontrolovaným dílem a přístroj již negeneruje vysoké napětí. Displej současně upozorňuje symbolem blesku, pokud je na elektrodě stále přítomné napětí vyšší než 500 V.

Při kontrole se musí nejprve správně připojit zemnicí kabel k odkryté vodivé části podkladu. Přístroj se nesmí používat za deště, ve vlhkém prostředí ani v prostředí, ve kterém by elektrický oblouk nebo jiskra mohly způsobit výbuch.

Správná rychlost kontroly povrchu

Elektroda se musí pohybovat po kontrolovaném povrchu rovnoměrně a v trvalém kontaktu s povlakem. Výrobce stanovuje maximální rychlost kontroly 0,3 m/s. Příliš rychlý pohyb elektrody může způsobit, že drobná nespojitost nebude spolehlivě zaznamenána.

Elektrody pro rovné plochy, potrubí i členité konstrukce

Součástí sady je nerezová vějířová elektroda o šířce 152 mm, vhodná pro základní kontrolu rovných i tvarovaných povrchů.

Pro další aplikace lze PosiTest HHD C doplnit například o:

• pružinové elektrody pro kontrolu celého obvodu potrubí,
• ploché kartáčové elektrody pro rozměrné rovné plochy,
• půlkruhové elektrody pro potrubí a zakřivené povrchy,
• elektrodu z vodivé pryže pro členité povrchy,
• prodlužovací tyč o délce 43 cm pro kontrolu podlah a obtížně přístupných míst,
• adaptéry pro připojení kompatibilních elektrod dalších výrobců.

Technické parametry PosiTest HHD C

Normy pro vysokonapěťovou kontrolu povlaků

Výrobce uvádí řadu PosiTest HHD pro kontrolní postupy podle norem ASTM D4787, ASTM D5162, ASTM D6747, ASTM D7953, ASTM G62, ISO 29601, NACE SP0188, NACE SP0274, NACE SP0490 a AS 3894.1.

Konkrétní norma může stanovit vlastní způsob určení zkušebního napětí, přípravu povrchu, způsob uzemnění, rychlost pohybu elektrody nebo požadavky na ověření výstupního napětí. Před zahájením kontroly je proto nutné postupovat podle platné normy, projektové specifikace a doporučení výrobce povlaku.

Pro samostatné ověření kontinuálního výstupního napětí je dostupný kalibrovaný verifikátor PosiTest HHD C. PosiTest HHD C současně obsahuje vlastní vestavěný voltmetr, který během práce zobrazuje skutečně generované napětí.

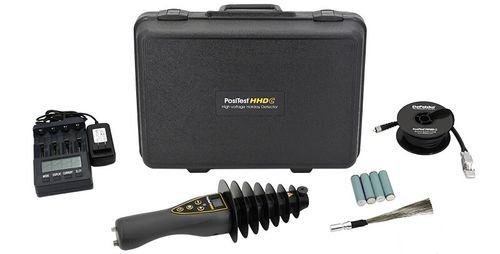

Sada PosiTest HHD C HHDCKIT obsahuje

• vysokonapěťový porozimetr PosiTest HHD C,
• nerezovou vějířovou elektrodu o šířce 152 mm,
• zemnicí kabel o délce 7,6 m se zemnicí svorkou,
• 4 vyjímatelné dobíjecí Li-ion akumulátory typu 18650,
• inteligentní nabíječku s univerzálním síťovým vstupem,
• odolný skořepinový transportní kufr,
• návod k obsluze,
• podrobný kalibrační certifikát s naměřenými hodnotami a metrologickou návazností.

PosiTest HHD C je vhodnou volbou pro uživatele, kteří potřebují lehký, samostatný a snadno ovladatelný vysokonapěťový porozimetr pro jednoruční kontrolu. Pro výběr vhodné elektrody a určení správného zkušebního napětí je důležité znát typ a tloušťku povlaku, materiál podkladu, tvar kontrolovaného dílu a normu, podle které má být kontrola provedena.
