Vysokonapěťový porozimetr PosiTest HHD, standardní sada s krátkou násadou

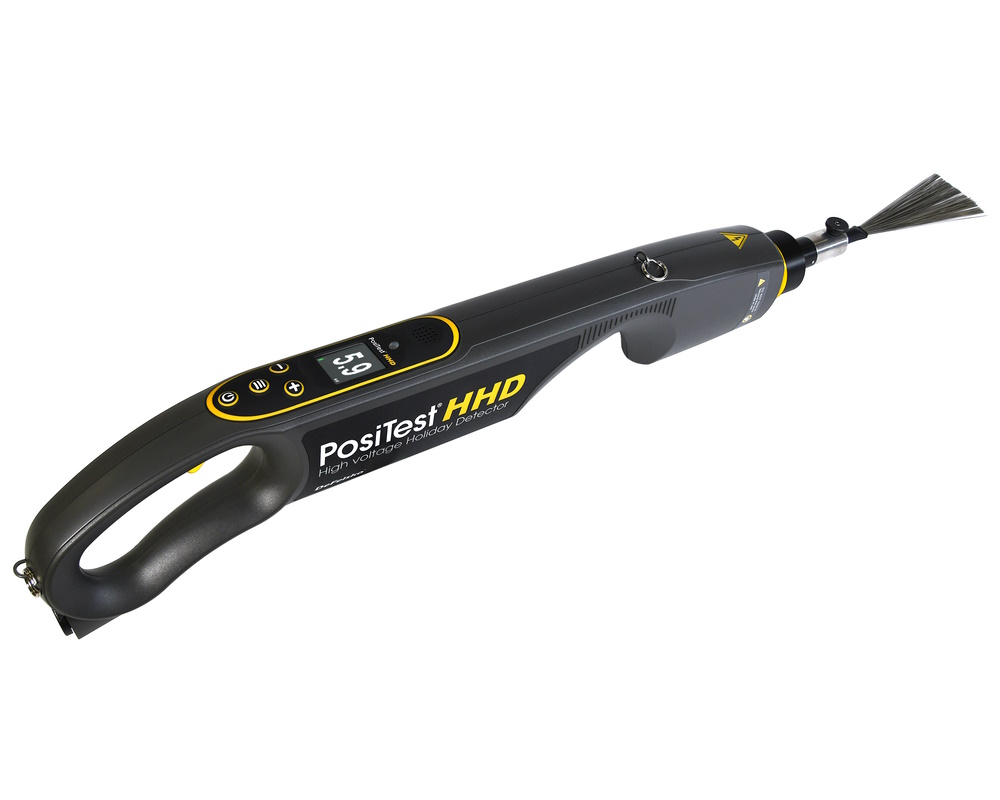

PosiTest HHD – vysokonapěťový porozimetr s krátkou násadou

PosiTest HHD je profesionální vysokonapěťový porozimetr určený k vyhledávání pórů, dírek, trhlin, nepokrytých míst a dalších nespojitostí v elektricky nevodivých ochranných povlacích na vodivém podkladu.

Přístroj využívá pulzní stejnosměrné vysoké napětí. Při přejetí nabitou elektrodou přes místo s porušeným povlakem začne elektrický proud procházet k podkladu a přes zemnicí kabel zpět do přístroje. PosiTest HHD na nalezenou nespojitost okamžitě upozorní výrazným světelným a zvukovým signálem.

Kontrola pomáhá odhalit i velmi malé vady, které nemusí být viditelné pouhým okem, ale mohou umožnit pronikání vlhkosti nebo agresivních látek k podkladu a stát se počátkem koroze či předčasného selhání ochranného systému.

Standardní sada s krátkou násadou 13 cm

Tato varianta standardní sady je vybavena krátkou elektrodovou tyčí o délce 13 cm. Kratší sestava umožňuje vést elektrodu blíže k tělu přístroje a poskytuje dobrou kontrolu při práci na menších dílech, členitých konstrukcích a místech, kde není potřebný dosah 50cm elektrodové tyče.

Krátká násada nemění technické možnosti porozimetru. Přístroj si zachovává pulzní výstupní napětí v plném rozsahu 0,5 až 35 kV, 72Wh Li-ion baterii, kufr Pelican Storm a ostatní vybavení standardní sady.

Poznámka: Krátká násada označuje 13cm elektrodovou tyč připojenou přímo k přístroji. Nejedná se o volitelné kabelové ruční držadlo ani o kompaktní porozimetr PosiTest HHD C.

Kde se vysokonapěťový porozimetr PosiTest HHD používá?

PosiTest HHD je vhodný pro kontrolu nevodivých nátěrů, obložení, výstelek a dalších ochranných vrstev na kovových a za vhodných podmínek také betonových podkladech. Typické použití zahrnuje:

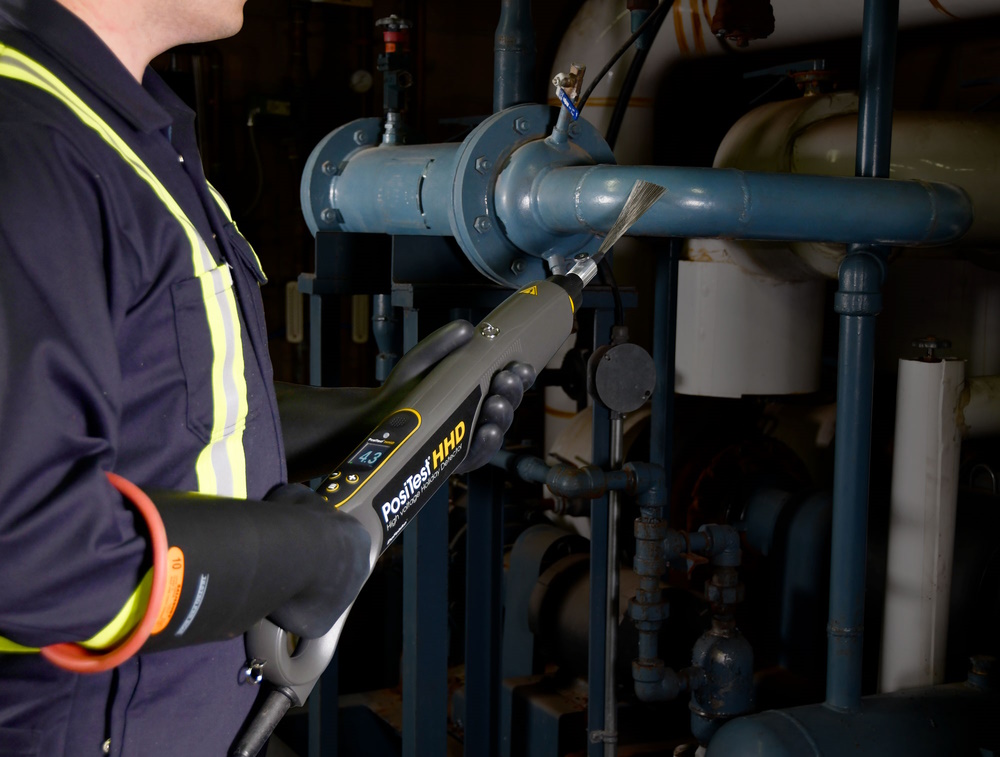

• kontrolu ochranných povlaků potrubí a svarových spojů,
• kontrolu vnitřních a vnějších nátěrů nádrží, zásobníků a technologických zařízení,
• kontrolu protikorozních povlaků ocelových konstrukcí,
• kontrolu silnovrstvých povlaků, obložení a izolačních vrstev,
• vyhledávání nespojitostí v povlacích nanesených na beton,
• kontrolu celistvosti ochranných membrán a výstelek,
• výstupní kontrolu nových povlaků i ověřování jejich stavu při údržbě.

Vysokonapěťová metoda se typicky používá u povlaků silnějších než přibližně 250 µm. Konkrétní vhodnost metody a zkušební napětí však vždy závisí na typu povlaku, podkladu a požadavcích příslušné normy.

Jednoduché nastavení zkušebního napětí

Správně nastavené zkušební napětí je zásadní pro spolehlivé odhalení nespojitostí bez zbytečného namáhání nebo poškození povlaku. PosiTest HHD umožňuje nastavit výstupní napětí v rozsahu 0,5 až 35 kV.

Vestavěný napěťový kalkulátor usnadňuje výběr zkušebního napětí podle tloušťky povlaku a požadovaného normového postupu. Obsluha vybere normu, zadá maximální tloušťku kontrolovaného povlaku a přístroj automaticky vypočítá odpovídající zkušební napětí.

Napěťový kalkulátor obsahuje následující normové postupy:

• AS 3894.1 – F1, F2, F3 a F4,
• ASTM D4787, ASTM D5162 a ASTM G62,
• ISO 29601,
• NACE SP0188, NACE SP0274 a NACE SP0490.

Důležité: PosiTest HHD tloušťku povlaku neměří. Zadaná tloušťka slouží pouze jako vstup pro výpočet zkušebního napětí. Použité napětí je nutné určit podle příslušné normy, typu povlaku, doporučení jeho výrobce a konkrétních podmínek kontroly.

Rozsah tlouštěk, které lze v kalkulátoru zadat, se liší podle zvoleného normového postupu. Z tohoto důvodu nelze pro PosiTest HHD uvádět jeden univerzální rozsah tloušťky povlaku.

Přehledné ovládání a spolehlivá signalizace vad

• Jasný barevný LCD displej zobrazuje nastavené i skutečně generované zkušební napětí.
• Vestavěný kalibrovaný voltmetr měří špičkové výstupní napětí přímo na elektrodě.
• Regulovaný výstup udržuje nastavené napětí při běžném zatížení elektrody.
• Výrazná světelná a zvuková signalizace upozorní obsluhu na nalezenou nespojitost.
• Zvukovou signalizaci lze přizpůsobit práci v různých provozních podmínkách.
• Nastavitelná citlivost pomáhá omezit falešná upozornění způsobená například vlhkostí povrchu nebo pohybem elektrody.
• Bezpečnostní spoušť pomáhá zabránit nechtěnému zapnutí vysokého napětí.
• Pulzní technologie omezuje hromadění elektrického náboje na kontrolovaném povrchu.
• Odolné utěsněné pouzdro z ABS plastu je prachotěsné, odolné proti povětrnostním vlivům a mechanickým nárazům.

Elektrody pro různé tvary a velikosti povrchů

Součástí sady je nerezová vějířová elektroda o šířce 152 mm, která je vhodná pro základní kontrolu rovných i tvarovaných povrchů. Pro další aplikace lze porozimetr doplnit například o:

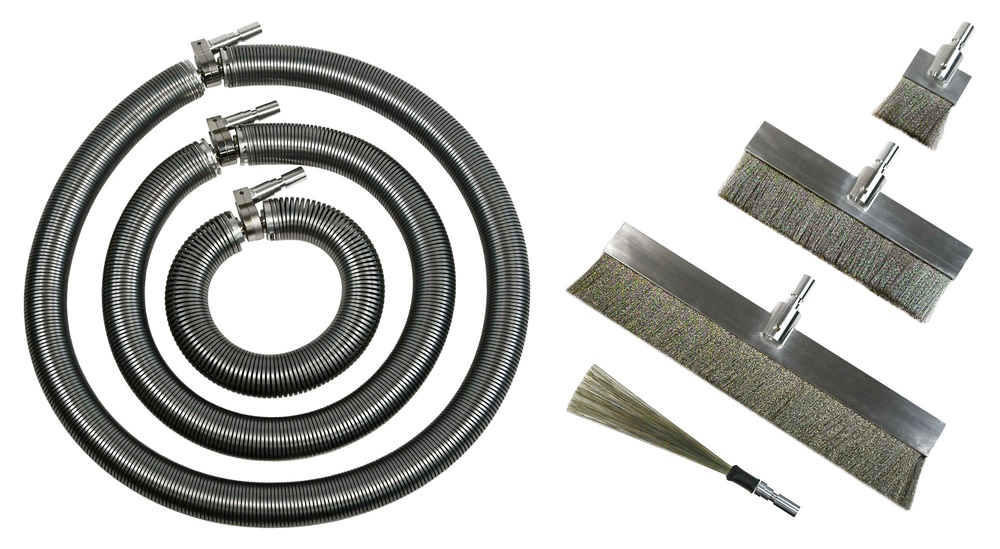

• pružinové elektrody pro kontrolu celého obvodu potrubí,
• ploché kartáčové elektrody pro rozměrné rovné plochy,
• půlkruhové elektrody pro potrubí a zakřivené povrchy,
• vodivou pryžovou elektrodu pro specifické tvary povrchu,

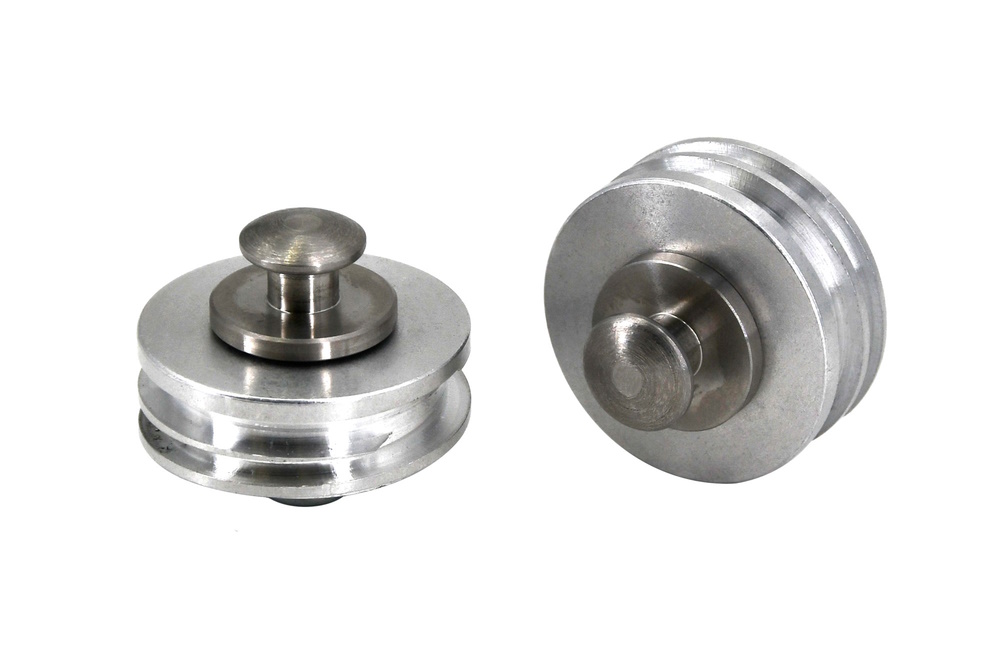

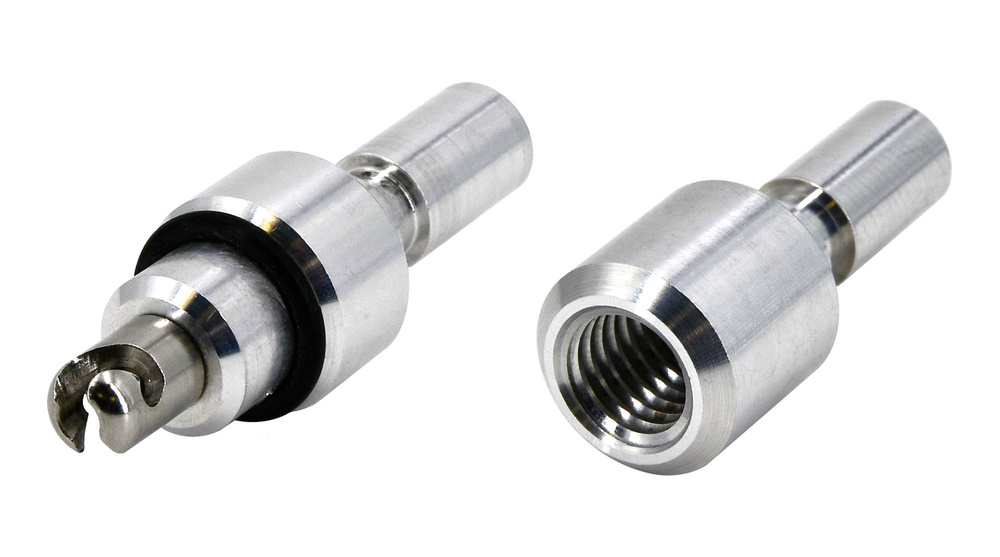

• adaptéry pro připojení elektrod dalších výrobců,
• volitelné kabelové ruční držadlo pro obtížně přístupná místa při napětí nižším než 15 kV.

Průmyslové konektory a dostupné adaptéry umožňují použití širokého výběru elektrod včetně kompatibilních elektrod značek SPY, PCWI a Tinker & Rasor.

Kontrola povlaků na betonovém podkladu

PosiTest HHD obsahuje samostatný režim pro kontrolu povlaků na betonu. Elektrická vodivost betonu závisí především na jeho vlhkosti, proto je pro spolehlivou kontrolu nutné zajistit vhodné podmínky a správné uzemnění.

Zemnicí kabel lze podle konstrukce připojit například k odkryté výztuži, kovovému potrubí nebo jiné vodivé části uložené v betonu. Alternativně lze uzemnění vytvořit přes nepovlakovanou část betonu pomocí vlhkých vaků s pískem.

Technické parametry PosiTest HHD

Normy pro vysokonapěťovou kontrolu povlaků

PosiTest HHD je podle dokumentace výrobce určen pro kontroly prováděné v souladu s normami ASTM D4787, ASTM D5162, ASTM D6747, ASTM D7953, ASTM G62, ISO 29601, NACE SP0188, NACE SP0274, NACE SP0490 a AS 3894.1.

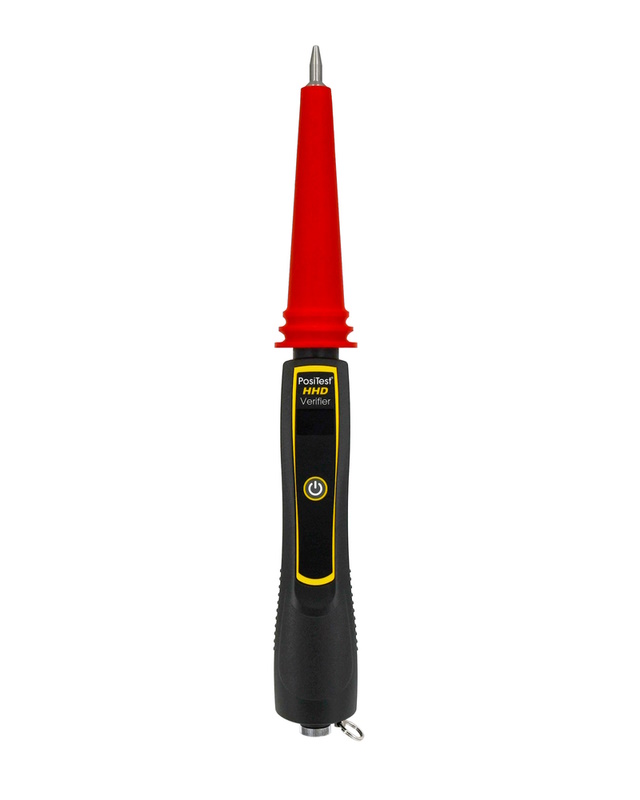

Některé normy nebo interní systémy kvality mohou vyžadovat samostatné ověření výstupního napětí externím voltmetrem. Pro tento účel je k dispozici kalibrovaný verifikátor PosiTest HHD.

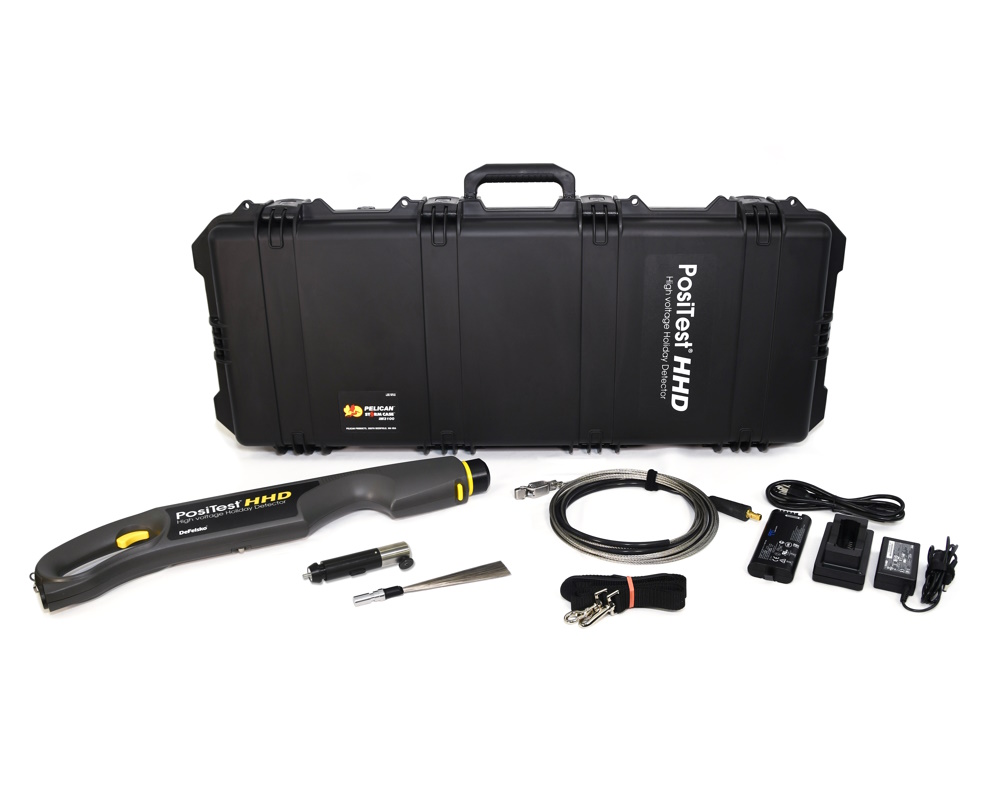

Standardní sada PosiTest HHD s krátkou násadou obsahuje

• vysokonapěťový porozimetr PosiTest HHD,
• krátkou elektrodovou tyč o délce 13 cm,
• nerezovou vějířovou elektrodu o šířce 152 mm,
• zemnicí kabel o délce 7,6 m s uzamykatelným konektorem a zemnicí svorkou,
• vyjímatelnou Li-ion baterii 72 Wh s indikátorem stavu nabití,
• inteligentní nabíječku s univerzálním síťovým vstupem,
• ramenní popruh,
• odolný vodotěsný kufr Pelican Storm s tvarovanou pěnovou výplní,
• návod k obsluze,
• podrobný kalibrační certifikát s naměřenými hodnotami a metrologickou návazností.

Potřebujete vybrat vhodnou elektrodu nebo zvolit mezi krátkou a dlouhou násadou? Pro doporučení vhodné konfigurace je důležité znát materiál podkladu, typ a tloušťku povlaku, tvar kontrolovaného dílu a normu, podle které má být kontrola provedena.
