Vysokonapěťový porozimetr PosiTest HHD, standardní sada s dlouhou násadou

PosiTest HHD – vysokonapěťový porozimetr pro kontrolu celistvosti ochranných povlaků

PosiTest HHD je profesionální vysokonapěťový porozimetr určený k odhalování pórů, dírek, trhlin, nepokrytých míst a dalších nespojitostí v elektricky nevodivých ochranných povlacích nanesených na vodivém podkladu.

Přístroj využívá pulzní stejnosměrné napětí. Při přejetí nabitou elektrodou přes místo, ve kterém je povlak porušený, dojde k uzavření elektrického obvodu mezi elektrodou a podkladem. PosiTest HHD na nalezenou nespojitost okamžitě upozorní světelným a zvukovým signálem.

Pomáhá odhalit i velmi malé vady, které nemusí být viditelné pouhým okem, ale mohou umožnit pronikání vlhkosti nebo agresivních látek k podkladu a stát se počátkem koroze či předčasného selhání ochranného systému.

Kde se vysokonapěťový porozimetr PosiTest HHD používá?

PosiTest HHD je vhodný pro kontrolu nevodivých nátěrů, obložení a dalších ochranných vrstev na kovových a za vhodných podmínek také na betonových podkladech. Typické použití zahrnuje:

• kontrolu ochranných povlaků potrubí a svarových spojů,
• kontrolu vnitřních a vnějších nátěrů nádrží, zásobníků a technologických zařízení,
• kontrolu protikorozních povlaků ocelových konstrukcí,
• kontrolu silnovrstvých povlaků, obložení a izolujících vrstev,
• vyhledávání nespojitostí v povlacích nanesených na beton,
• výstupní kontrolu nových povlaků i ověřování jejich stavu při údržbě.

Jednoduché nastavení zkušebního napětí

Správné zkušební napětí je zásadní pro spolehlivé odhalení nespojitostí bez zbytečného namáhání povlaku. PosiTest HHD umožňuje nastavit výstupní napětí v rozsahu 0,5 až 35 kV.

Vestavěný napěťový kalkulátor usnadňuje nastavení podle použité normy a tloušťky povlaku. Obsluha vybere požadovaný normový postup, zadá tloušťku kontrolovaného povlaku a přístroj automaticky vypočítá odpovídající zkušební napětí.

Kalkulátor obsahuje postupy podle norem AS 3894.1, ASTM D4787, ASTM D5162, ASTM G62, ISO 29601, NACE SP0188, NACE SP0274 a NACE SP0490.

Důležité: PosiTest HHD tloušťku povlaku neměří. Zadaná hodnota slouží pouze k výpočtu zkušebního napětí. Vhodné napětí je vždy nutné určit podle požadované normy, typu povlaku, doporučení jeho výrobce a konkrétních podmínek kontroly. Rozsah zadávaných tlouštěk se proto liší podle zvoleného normového postupu a nelze jej vyjádřit jedním univerzálním rozsahem.

Spolehlivá kontrola v provozních podmínkách

• Barevný LCD displej přehledně zobrazuje nastavení a skutečné napětí generované na elektrodě.
• Vestavěný certifikovaný voltmetr průběžně měří a reguluje špičkové výstupní napětí.
• Výrazná světelná a zvuková signalizace upozorní na každou zjištěnou nespojitost.
• Režim zvukové signalizace lze přizpůsobit okolnímu prostředí a práci v hlučném provozu.
• Nastavitelná citlivost pomáhá omezit falešné signály způsobené například vlhkostí nebo pohybem elektrody.
• Bezpečnostní spoušť s nutností trvalého přidržení omezuje riziko nechtěného zapnutí vysokého napětí.
• Pulzní technologie omezuje hromadění elektrického náboje na kontrolovaném povrchu a usnadňuje uzemnění rozměrných konstrukcí.
• Odolné utěsněné pouzdro z ABS plastu je navrženo pro průmyslové a venkovní použití.

Elektrody pro různé tvary a velikosti povrchů

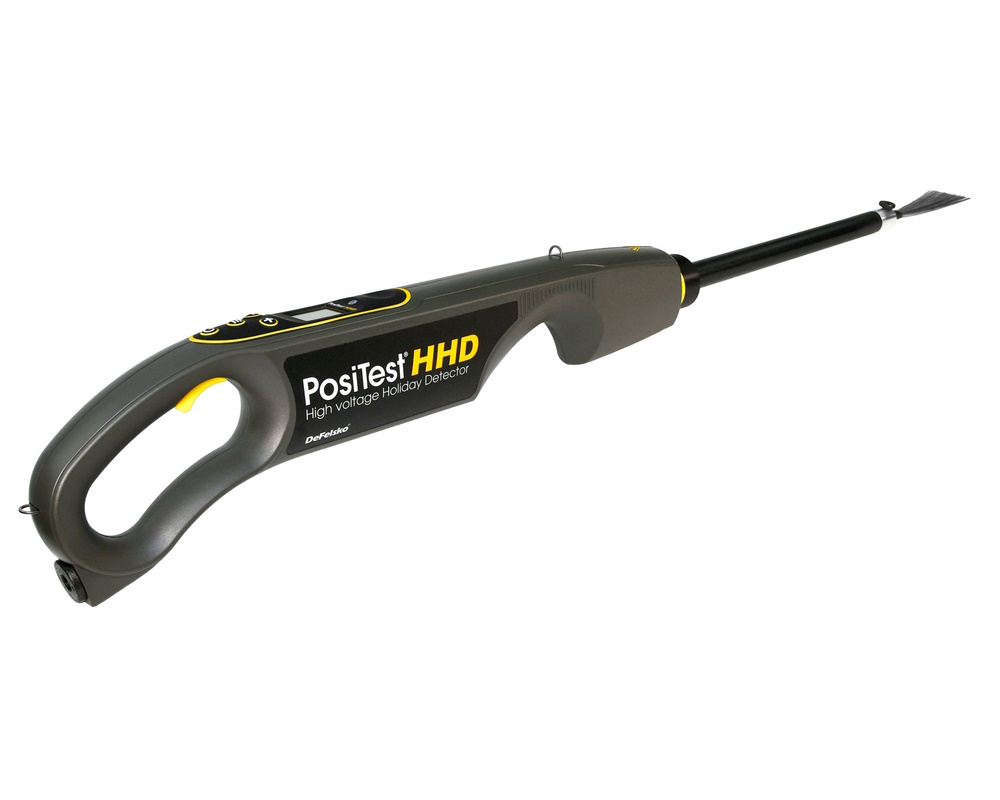

Součástí sady je nerezová vějířová elektroda o šířce 152 mm vhodná pro základní kontrolu rovných i tvarovaných povrchů. Pro další aplikace lze přístroj doplnit například o:

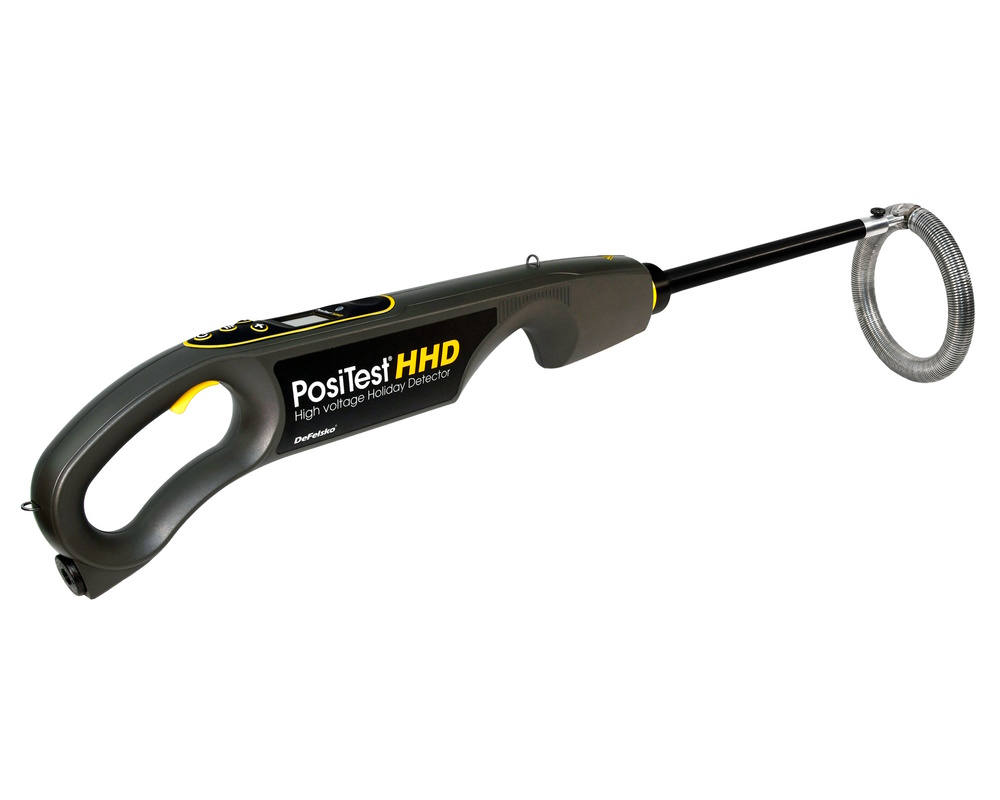

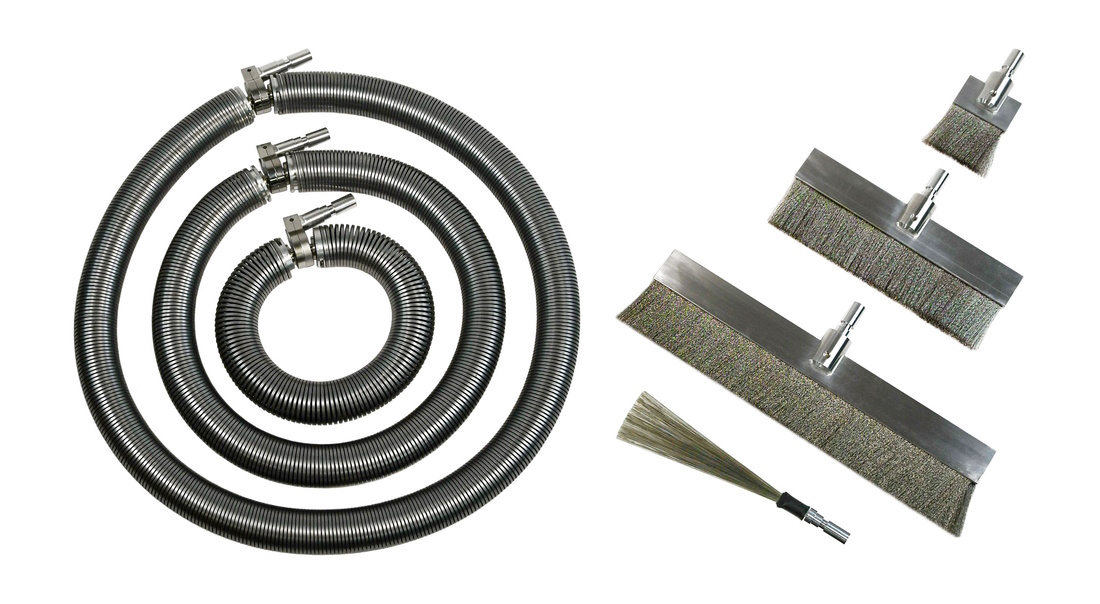

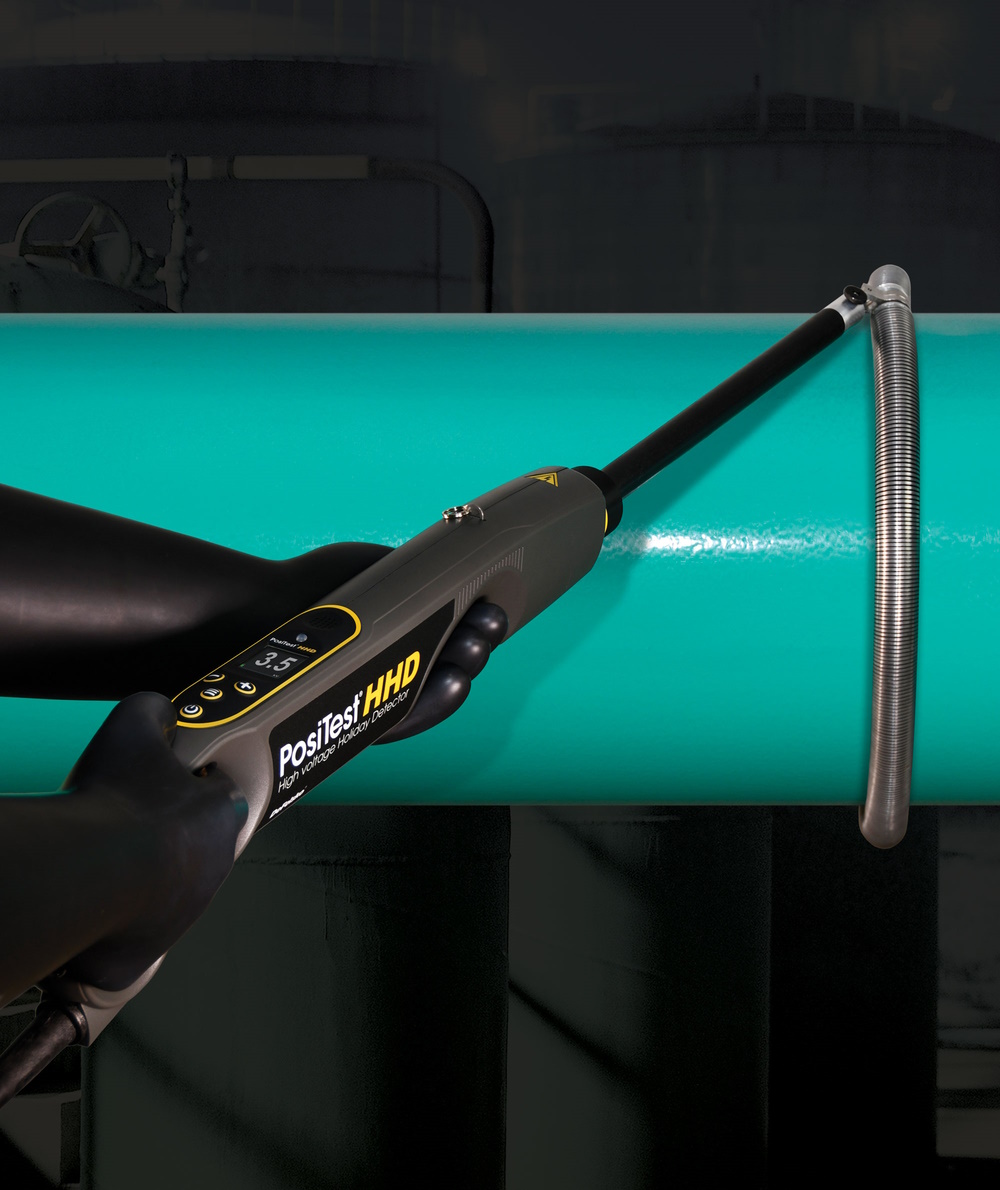

• pružinové elektrody pro kontrolu celého obvodu potrubí,

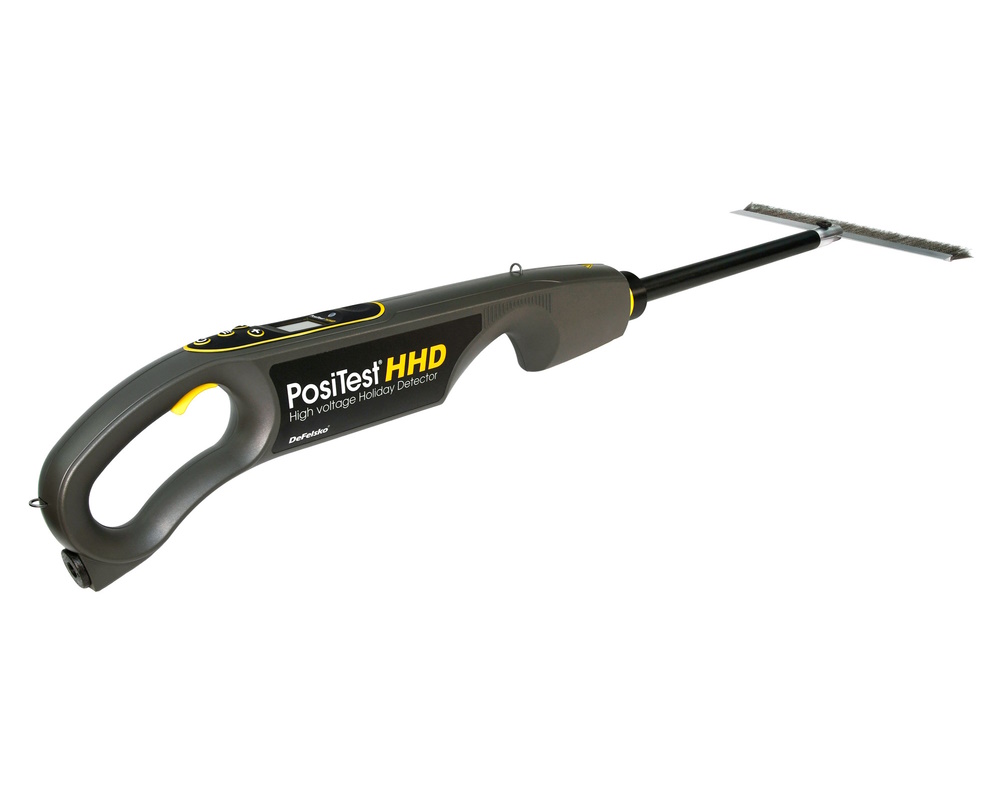

• ploché kartáčové elektrody pro rozměrné rovné plochy,
• půlkruhové elektrody pro potrubí a zakřivené povrchy,

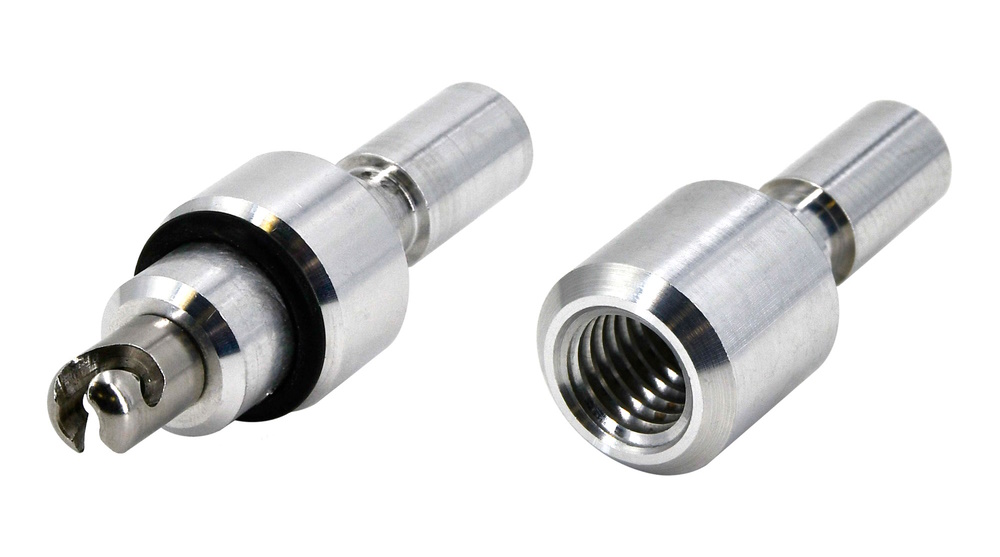

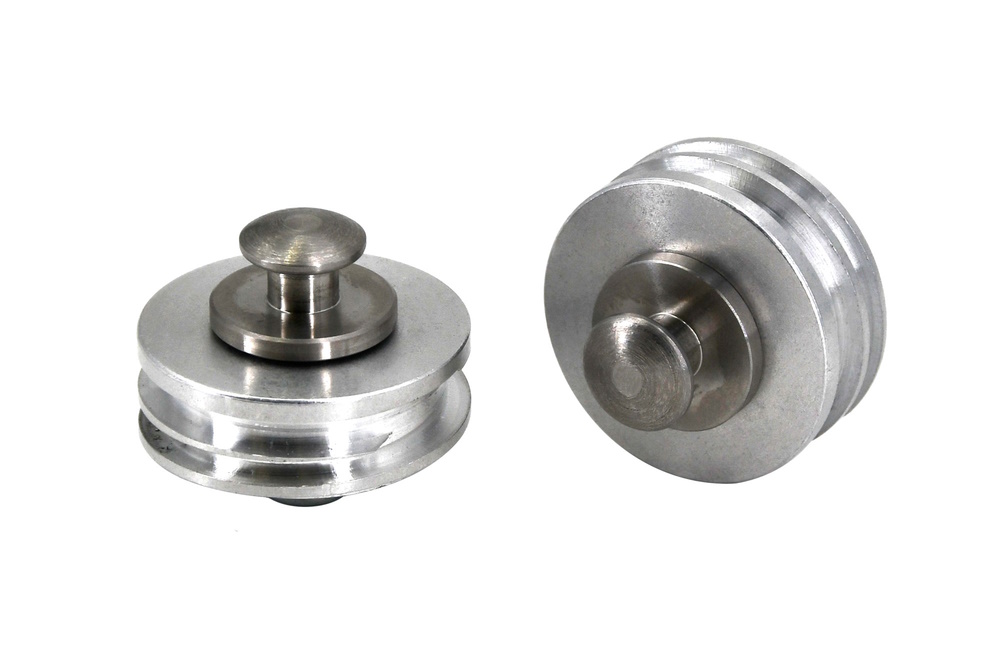

• adaptéry pro připojení elektrod dalších výrobců,
• ruční držadlo pro kontrolu obtížně přístupných míst při napětí do 15 kV.

Průmyslové konektory a dostupné adaptéry umožňují použití širokého výběru elektrod včetně kompatibilních elektrod značek SPY, PCWI a Tinker & Rasor.

Kontrola povlaků na betonovém podkladu

PosiTest HHD obsahuje samostatný režim pro kontrolu povlaků na betonu. Protože elektrická vodivost betonu závisí především na jeho vlhkosti, vyžaduje kontrola správné uzemnění a vhodné podmínky měření. Zemnicí kabel lze podle konkrétní konstrukce připojit například k odkryté výztuži, kovové části uložené v betonu nebo k nepovlakované části betonového podkladu.

Technické parametry PosiTest HHD

Normy pro vysokonapěťovou kontrolu povlaků

PosiTest HHD je podle dokumentace výrobce určen pro kontroly prováděné v souladu s normami ASTM D4787, ASTM D5162, ASTM D6747, ASTM D7953, ASTM G62, ISO 29601, NACE SP0188, NACE SP0274, NACE SP0490 a AS 3894.1.

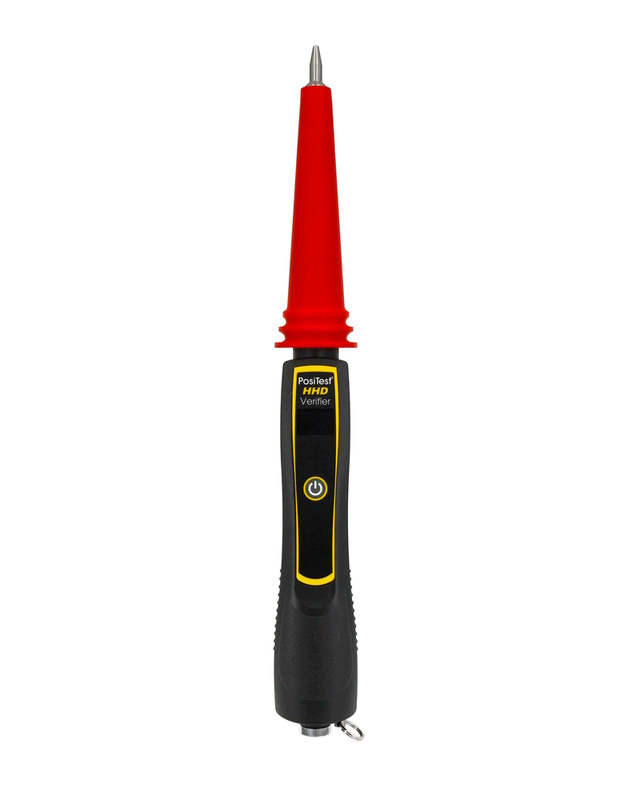

Některé normy nebo interní systémy kvality mohou vyžadovat samostatné ověření výstupního napětí externím voltmetrem. Pro tento účel je dostupný kalibrovaný verifikátor PosiTest HHD.

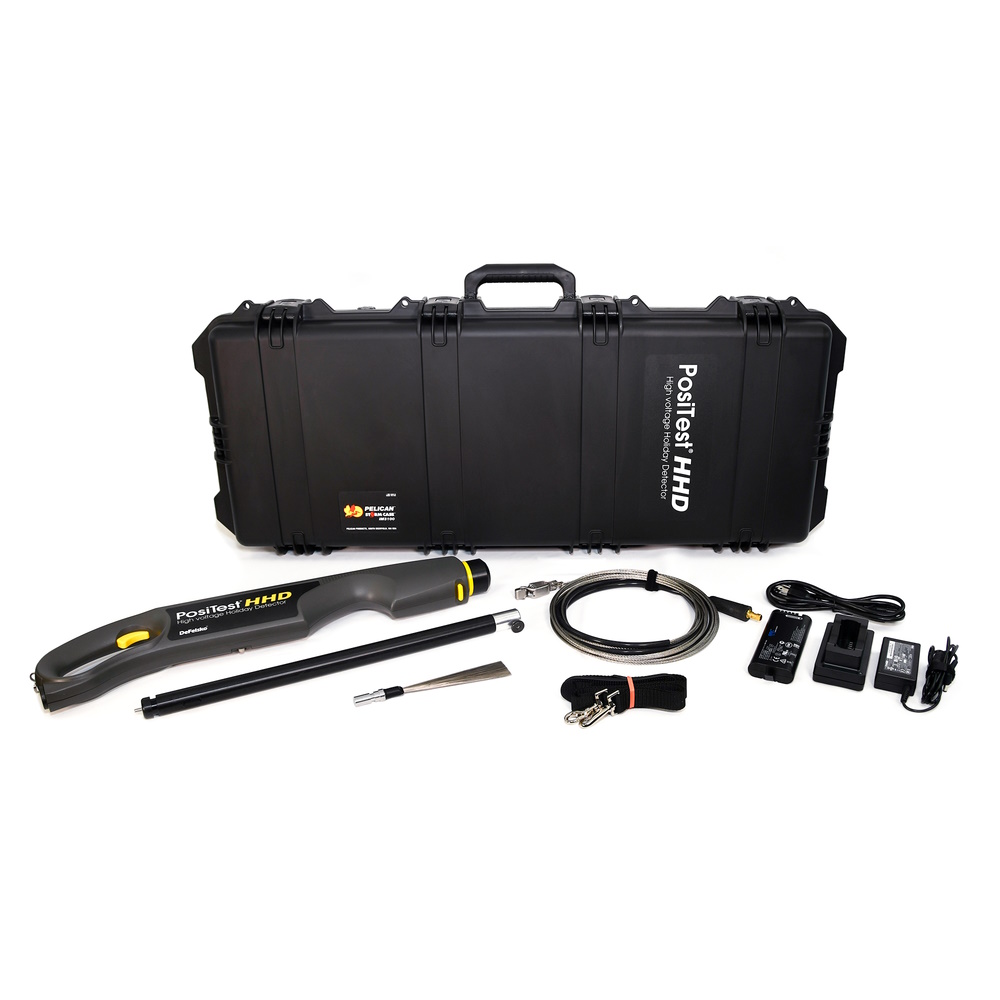

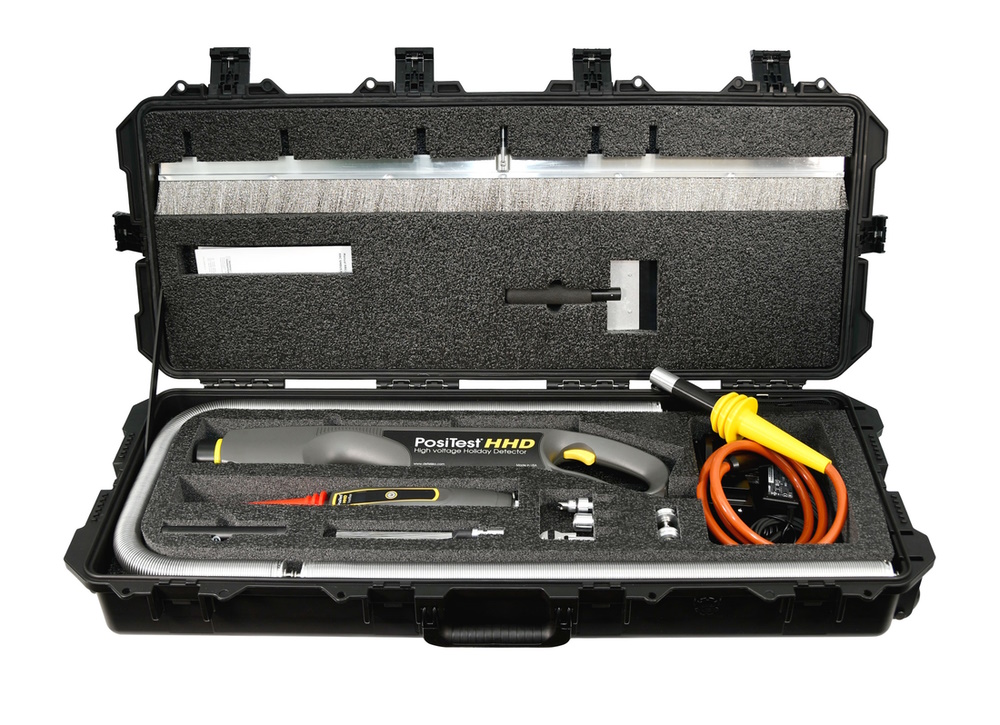

Standardní sada PosiTest HHD s dlouhou násadou obsahuje

• vysokonapěťový porozimetr PosiTest HHD,
• elektrodovou tyč o délce 50 cm,
• nerezovou vějířovou elektrodu o šířce 152 mm,
• zemnicí kabel o délce 7,6 m s uzamykatelným konektorem a zemnicí svorkou,
• vyjímatelnou Li-ion baterii 72 Wh s indikátorem stavu nabití,
• inteligentní nabíječku s univerzálním síťovým vstupem,
• ramenní popruh,
• odolný kufr Pelican Storm s tvarovanou pěnovou výplní,
• návod k obsluze,
• podrobný kalibrační certifikát s naměřenými hodnotami a metrologickou návazností,
• dvouletou záruku výrobce.

Potřebujete vybrat vhodnou elektrodu nebo určit správný postup kontroly? Pro doporučení vhodné konfigurace je důležité znát materiál podkladu, typ a tloušťku povlaku, tvar kontrolovaného dílu a normu, podle které má být kontrola provedena.
